Композитные материалы обладают многочисленными преимуществами по сравнению с традиционными материалами. Одно из преимуществ — простота и долговечность ремонта. Поврежденные композитные детали можно заменить, если не знать правил ремонта. Но на самом деле ремонтировать композитные детали проще, чем ремонтировать детали из традиционных материалов. В этой статье мы представим базовое понимание ремонта композитных материалов.
Успешный ремонт композитных материалов позволяет продлить срок службы детали и сэкономить на стоимости ее замены. Для успешного ремонта композитных деталей необходимо понимать три основных принципа: ремонт должен отличаться от оригинальной детали, увеличение площади поверхности повышает прочность композитного материала, а ремонт должен соответствовать оригинальной детали.
Ремонт может отличаться от ремонта оригинальной детали.
Первый принцип ремонта композитных материалов, который необходимо понимать, заключается в том, что структурный ремонт выполняется иным способом, чем ремонт оригинальной детали. При первоначальном изготовлении композитной детали смола затвердевает, образуя химическую и физическую связь с армирующей тканью, в результате чего получается единое целое, независимо от количества или ориентации слоев ткани. Это называется первичной структурой или связью, и это самый прочный тип связи, который может существовать внутри композитной детали.
После повреждения детали все ремонтные работы сводятся к созданию вторичных связей с исходной основной конструкцией. Это означает, что все ремонтные работы зависят от физического сцепления с поверхностью исходной основной конструкции. По этой причине прочность ремонта с использованием стекловолокна зависит от адгезионных свойств используемой смолы — прочности физического сцепления с основной конструкцией. Поэтому смола, используемая для ремонта, должна быть такой же прочной, как и смола, использованная для изготовления детали. На самом деле, для ремонта иногда используются смолы с сильными адгезионными свойствами.
Увеличение площади поверхности повышает прочность композитных ремонтных работ.
Поскольку ремонт с использованием стекловолокна зависит от адгезии поверхности (физического соединения) ремонтируемого элемента с основной конструкцией, увеличение площади клеевого шва повысит прочность и долговечность соединения, а следовательно, и самого ремонтируемого элемента.

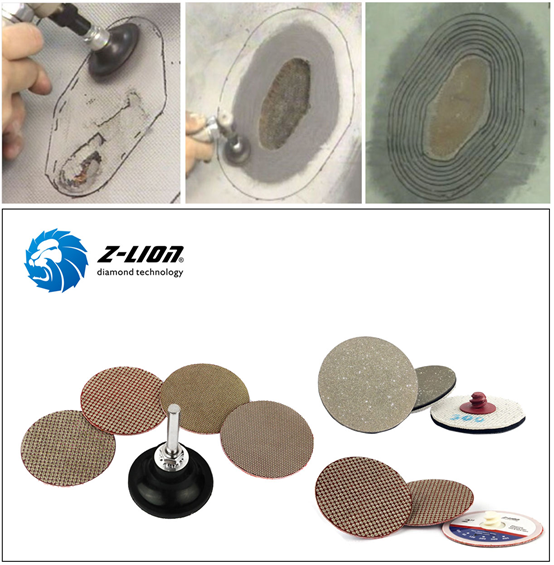

Как правило, для увеличения площади поверхности используется конусная или косая шлифовка. При этом типе шлифовки участок рядом с повреждением шлифуется постепенно, обычно в результате чего площадь каждого слоя композитного ламината увеличивается примерно на ½–¾ дюйма. Косая шлифовка обычно выполняется с помощью высокоскоростной пневматической шлифовальной машины.шлифовальные диски Roloc.
Поскольку большинство композитных конструкций довольно тонкие, это щадящий процесс. Размер конусности относительно толщины ламината выражается в виде соотношения. Как правило, чем прочнее или критичнее ремонт, тем больше это соотношение. Для структурного ремонта обычно требуется более щадящая конусность, с соотношением от 20:1 до 100:1.
Альтернативным методом увеличения площади поверхности является ступенчатая шлифовка. Эта процедура определяет размер внутреннего ремонтного участка, а затем удаляет окружающие материалы на ширину ½ дюйма на каждый слой детали, продвигаясь к поверхности детали. Это приводит к значительному увеличению ремонтной поверхности и позволяет четко видеть ориентацию волокон на каждом этапе.
Оба метода приемлемы для большинства видов ремонта композитных материалов, хотя большинство считают шлифовку под углом проще и, как правило, лучше. Шлифовка под углом приводит к образованию резких краев и стыков в каждом ремонтируемом слое. Кроме того, шлифовать под углом сложно, не прорезав слой насквозь, что может повредить нижележащие слои.
Ремонт должен производиться с использованием оригинальной детали.
Хотя ваш ремонт композитного материала отличается от оригинальной детали, рекомендуется при его выполнении воспроизвести толщину, плотность и ориентацию слоев оригинального ламината. Это поможет сохранить функциональность детали. Больше — не всегда лучше: в данном случае, если ваш ремонт толще оригинальной детали, он почти наверняка будет жестче, независимо от используемого материала. Введение различных прочностных характеристик в деталь может вызвать непреднамеренные точки напряжения, в конечном итоге приводящие к усталости материала или его разрушению. Лучше тщательно заменить каждый удаленный слой в поврежденной области идентичным материалом, по возможности расположив его в той же ориентации. Такой подход «слой за слоем» гарантирует, что отремонтированная конструкция сможет выдерживать те же нагрузки, что и оригинал, и будет распределять нагрузки должным образом.
